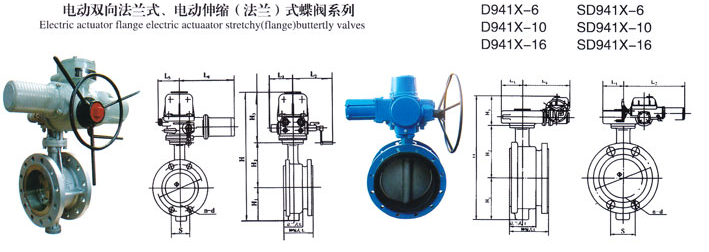

电动双向法兰电动伸缩(法兰)

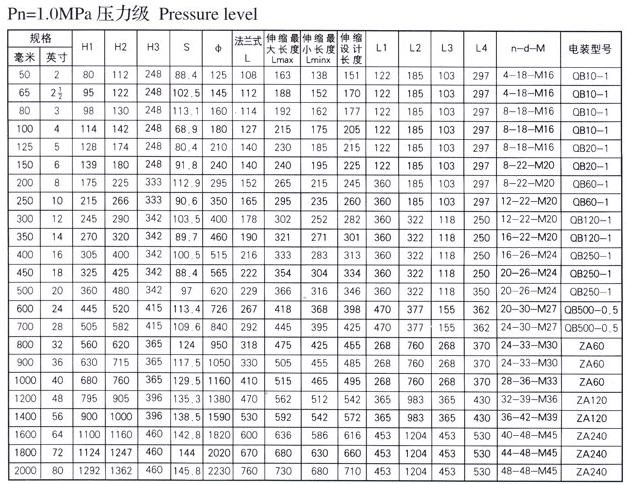

注：l、表中法兰连接尺寸均符合GB2555—81、GB4216—84、IS02084—1974、GB／T17241—1997。
2、表中伸缩蝶阀的设汁长度可根据用户的需求加长，其最大长度和最小长度随所需没计长度的变化而等值变化。
3、表中H2尺寸均根据用户需求加长。
4、1.6MPa压力级电动法兰式伸缩(法兰式)蝶闷电动装置部分的尺寸同上表中1.0Mpa压力及尺寸相同，阀门本体连接尺寸同P18、P19手动0.6Mpa、1.6Mpa阀门本体尺寸相同。
