一、产品概述
Y型过滤器可有效去除管路流体中的机械杂质，用于过滤对不锈钢或铸铁无腐蚀作用的流动液体。
二、运用场合
适用于循环冷却水系统、热交换系统、空调制冷系统、集中供暖系统、热水锅炉系统等，适用行业包括建筑、化工、电力、冶金、橡胶、造纸、轻纺、煤炭、食品等行业。过滤器要求流经水处理仪的介质温度不可超过225℃；
三、产品特点
1、结构简单，可靠性强；
2、拆装方便，易清洗、维护；
3、滤网规格多，满足不同场合过滤要求；
4、价格低廉，使用寿命长。
四、产品型号说明
该设备按进出水口公称通径分，常规产品有DN50mm ～DN600mm等共14种规格；公称压力为1.6MPa；按结构形式分为Y型和T型两种。
五、结构及外形尺寸

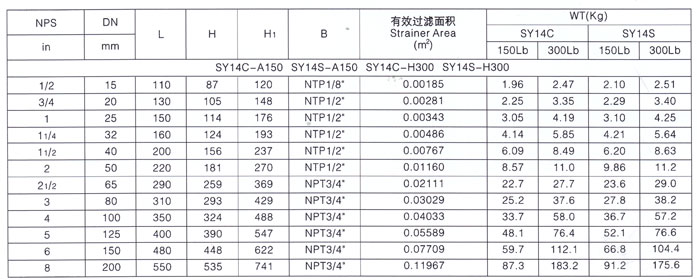

该产品主要由进出口法兰、壳体、过滤部件和法兰盖等组成，其基本结构及外形尺寸如图所示。将法兰盖取下，即可取出过滤部件进行清洗，除去滤网上截留下来的杂质。
六、技术性能参数
公称压力：1.6MPa（其他规格可特制）；
工作温度：≤225℃；
滤网规格：10～120目/英寸可选，默认规格为20目。
七、安装、使用
1.安装时应注意使壳体上的箭头方向（水平或向下）与介质的流动方向一致，并使法兰盖始终向下，以便于开盖时排污；
2.建议设置旁通，以便在过滤器进行清洗或故障时不影响系统的正常运行；
3.过滤器与执行机构或仪表之间应有一定距离，一般为公称通径的6～10倍以上；
4.过滤器与水处理设备配套使用时，应安装在水处理设备进水口之前；
5.过滤部件须定期清洗，清洗周期及清洗剂由用户根据使用条件自行决定。
